보유기술

PBAC공법
  • 생물반응조를 혐기조, 무산소조, 호기조로 나누고, 호기조에 담체를 충전함으로써 부착 미생물과 부우미생물을 이용하여 오·폐수의 유기물 및 질소, 인을 제거하며, 생물반응조 후단에 PBAC(Pelleted Bio Actived Carbon)조에서 미처리된 유기물과 질소, 인을 제거하는 기술이다.

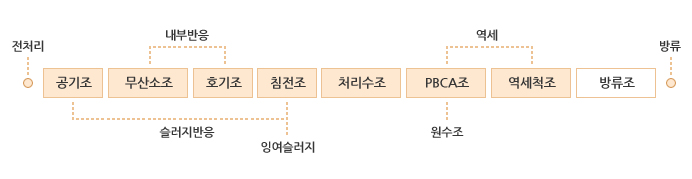

KNR의 처리 공정도

이미지

공정별 처리특성은 다음과 같다.

혐기조에서는 미생물이 인을 과잉으로 배출하여, 무산소조에서는 호기조에서 질산화 된 질산성질소가 유입수의 탄소원을 이용 탈질반응이 일어난다. 호기조에서는 유기물이 먼저 분해된 후 Nitrosmonas, Nitrobacter 등의 질산화 미생물에 의해 암모니아성 질소가 질산성질소의 형태로 전환된다. 호기조에서는 고정상 메디아를 설치하여 증식속도가 느린 질산화 미생물 SRT(Sludge Retention Time)를 높였으며, 메디아 공법을 채택 동절기처리효율저하 및 유입 수질 변동에 대비하였다. 또한, 혐기조에서 과잉으로 인을 방출하였던 미생물이 과잉으로 인을 섭취하여 침전과정에서 잉여슬러지의 배출로써 인이 제거된다. PBAC조에서는 처리 수중에 포함되어있는 잔존의 유기물을 Pellet형태의 Actived Carbon이 흡착하고, 흡착된 유기물을 이용 미생물이 서식하며 유기물을 분해하고, 질소, 인을 섭취하여 보다 안정적인 처리효율을 얻을 수 있다. PBAC는 활성탄 내부의 미생물과 BioFilm 형태의 미생물에 의해 처리가 이루어진다. 장기간 운전시 무기성 부유물질의 축적에 대비하여 역세척 시스템을 구성하여 처리공정의 안정성을 도모하였다.
구분 합병정화조 B3 CNR PBAC
개요 호기조에 접촉여재를 투입하여 유기물 및 영양염류제거 특정미생물을 선택적으로 배양시켜 유기물 및 영양 염류 제거 호기조에 섬모상 여재를 투입하여 유기물 및 영양 염류 제거 기존A20공정 후단에 PBAC조 추가
Process 구성
  • 혐기조(1-2), 접촉폭기조로 구성
  • 외부 반송
  • 통상 4개조로 구성되며 제 1-3조:호기조, 제4조:포자형성조(무산소조)
  • 내, 외부 반송
  • 혐기조, 무산소조, 호기조로 구성
  • 내, 외부 반송
  • 혐기, 무산소, 호기조+PBAC조
  • 내, 외부 반송
설계조건
(BOD용적부하, 체류시간, MLSS, 반송량)
  • 0.3 - 0.8 kgBOD/m`.d
  • 4 - 15 hr
  • 2,500 - 5,000 mg/L
  • 내부:80 - 160%, 외부:50 - 100%
  • 0.05 - 0.5 kgBOD/m`.d
  • 5 - 8 hr
  • 2,000 - 6,500 mg/L
  • 내부:100%, 외부:40 - 80%
메디아
(재질, 충전율)
  • 폴리에틸렌, 폴리프로필렌(섬모상)
  • 1-1.5m`/m`
  • HBC 및 PBAC
  • PBAC 50%(조용량)
장점
  • 설치비 저렴
  • 공사기간이 짧다
  • 악취제거효과
  • 충격부하에 강하다
 충격부하에 강하다
  • 안정적인 고도처리
  • 유지관리 용이
단점
  • 유지보수 어려움
  • 내구연한이 짧다
  • 충격부하에 약하다
  • 무기성 영양성분 투입 필요
  • 유지관리에 전문인력 필요
  • 안정적인 처리 어려움
  • 유지관리에 전문인력 필요
  • 안정적인 처리 어려움
 초기투자비가 높다
처리효율
  • T-N:20-30%
  • T-P:5-10%
  • BOD:90-95%
  • SS:90-95%
  • T-N:60-70%
  • T-P:60-65%
  • BOD:90-95%
  • SS:90%
  • T-N:60-70%
  • T-P:60-65%
  • BOD:90-95%
  • SS:90%
  • T-N:70-80%
  • T-P:60-65%
  • BOD:95%이상
  • SS:95%이상
PBAC(Pelleted Bio Activated Carbon)
개요
1차 처리(혐기, 간헐폭기, 호기조) 공정 + 2차 처리(PBAC) 생물막 공정의 조합으로 질소(N), 인(P) 처리 극대화

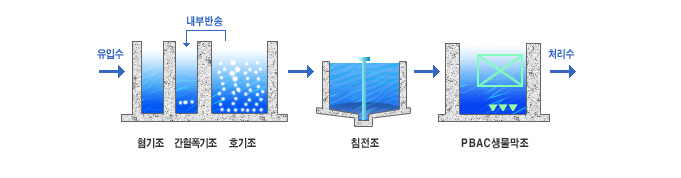

처리공정
이미지
특징
처리수질 : BOD 10㎎/ℓ 이하, SS 10㎎/ℓ 이하, T-N 85%, T-P 70%
부지소요가 적다
처리수질이 안정적
유지관리비저렴
